商品の詳細:
お支払配送条件:
|
定格電圧: | 24Vの | 最高の流れ: | 20A |
---|---|---|---|
評価される定常電圧: | 24Vの | 充満モード: | PWM モード |
動作温度: | -10~60 程度 | ||
ハイライト: | 太陽電池パネルの調整装置充満コントローラー,MPPT 太陽充満コントローラー |

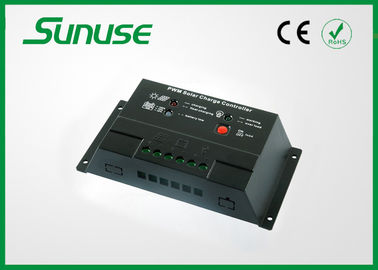

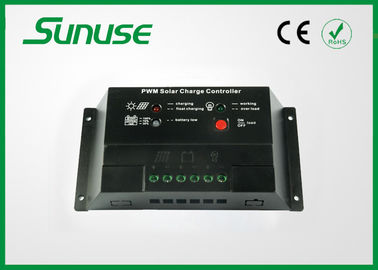

20a 12V 24V の LED が付いている自動同一証明 PWM の太陽電池パネル充満コントローラー回路
速い細部:
20A PWM の太陽電池パネル充満コントローラー
1. LED 表示
2. PWM のバッテリーの充電
3. 装備されているすべての必要な保護
4. 負荷の働くモードは置くことができます
指定:
モデル |
PWM2024Z |
モデル |
PWM2024Z |
システム電圧 |
12V/24V |
負荷損失 |
<13ma> |
開路の電圧 |
<50v> |
充満回路の電圧低下 |
<0> |
評価される満たし、放出流 |
20A |
回路の排出の電圧低下 |
<0> |
高い電圧 |
14.4V/28.8V |
湿気の条件 |
≤90% |
浮遊物充満電圧 |
13.8V/27.6V |
ケーブルの直径 |
<6mm>2 |
低電圧の切ること |
11.2V/22.4V |
サイズを取付けること |
Φ4mm-159mm*68mm |
低電圧の回復 |
12.6V/25.2V |
次元 |
168mm*88mm*34mm |
充満モード |
PWM |
保管温度 |
-35°C — 70°C |
出力積み過ぎおよび短絡の保護 |
出力 >23A および 60s または |
働く温度 |
-25°C — 60°C |
>29A および 15s 積み過ぎの保護または |
|||
>40A 短絡 |
|||
|
1.負荷 LED 表示器の明滅: コントローラーの出力は積み過ぎまたは短絡です。 余分な負荷を取除いた後、コントローラーは 2 分以内の積み過ぎの保護を除去します。
2. 充満 LED の表示器: 太陽電池パネルの接続無し。 接続が右およびしっかりしているかどうか確認して下さい。
3. 電池容量 LED の表示器: 太陽電池パネル、電池および負荷の関係が右であるかどうか確認して下さい。
LED の徴候の指示:
アイコン |
表示器 |
国家 |
指示 |
|
充満 LED |
を離れて |
太陽電池パネルの満たさないか、接続しないか、または弱い日光 |
満たすか、または上げられた満たします |
|||
明滅 |
満たす浮遊物電池は十分に満たしました |
||
|
電池容量 LED |
導かれる緑 |
完全な電池容量 |
導かれる黄色 |
電池容量の常態 |
||
導かれる赤 |
低い電池容量 |
||
赤によって導かれる明滅 |
電池のための低電圧の保護 |
||
|
負荷 LED |
負荷 |
|
を離れて |
負荷 |
||
明滅 |
閉まる負荷出力積み過ぎまたは短絡。 |
負荷働くモード指示および配置:
1. 通常モード: コントローラーはつくことおよびタイマー機能なしで PWM の充満コントローラーとして使用されます。 コントローラーは特別な要求なしにこのモードにあります。
2. 照明およびタイマーの制御モード: このモードで、コントローラーは暗闇の後で負荷を始め、時間閉めます(または日の出を)置いた後負荷を。
3. 照明制御モード: このモード、太陽電池パネルの電圧が 2.5V より低い時(24V システムのために、5V。 48V システムのために、10V)、コントローラーは 10 秒後に負荷を始めます。 太陽電池パネルの電圧がより高いそして 3.5V である時(24V システムのために、7V。 48V システムのために、14V)、コントローラーは 10 秒後に負荷を閉めます。
特徴:
1. Intuitionistic LED の表示器は電池の状態を満たし、排出する現在のシステム電池容量を示します。
2。 保護を作用しま持っていることはように、排出、積み過ぎ、短絡および逆転させた関係に充電し過ぎます。
3.タンデム充満タイプ PWM 充満はは 3% から 6% によって充満効率の増加を、非PWM 充満と比較されてします。
4。 満たし、排出の変数は生産(特別な変数は前もって言われる必要があります)、従って必要性の間に変数を調節する置かれませんでした。
5. それは負荷の働くモードを置くことができます。
6. USB の充満機能(任意)。
7.格子補足(任意機能)。
8.装備されている遠隔テレコミュニケーション機能(任意機能)。
9. 電池が夜に電池に排出することを防いで下さい。
FAQ:
1. Q: u にあなた自身の工場がありますか。
A: はい、私達は持っています。 温州市都市、浙江省、中国にある私達の工場。
2. Q: 私はいかにあなたの工場を訪問してもいいですか。
A: あなたの国から出発する前に、私達に知らせて下さい。 私達は拾う時間を整理します。
3. Q: u の印刷物はネームプレートおよびパッケージの私達の会社のロゴできました。
A: はい、私達は OEM の発注を受け入れます。
4. Q: u にシステムを取付けるために私を導くことができる太陽プロジェクト エンジニアがありますか。
A: はい、私達に専門エンジニアのチームがあります。 彼らは太陽系を取付ける方法を教えてもいいです。
適用:
