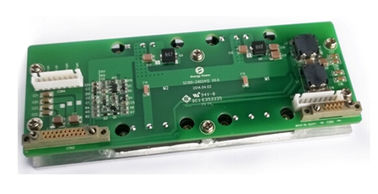

AC-DC の電源 100W の出力 24V12V SC100-24D2412
主要特点
入力範囲: 18~36Vdc
二重出力: 24V/2.5A、12V/3.33A
高性能: 90%
ライン規則: ≤±1%
負荷規則: ≤±1%
低い ripple&noise: ≤±1%
（オン/オフ）制御を可能にして下さい
分離の電圧: 1500Vdc
しゃっくりモード短絡の保護
現在の保護上の出力
自然冷却して下さい
プロダクト概観
この DC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。 アルミニウム ベースプレートの構造は異常な熱性能を提供します。
電気特徴
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
入力電圧範囲 |
18 |
24 |
36 |
Vdc |
|
|
最高。 入力電流 |
|
|
6.5 |
A |
満載最少入力電圧 |
|
効率 |
|
90 |
|
% |
評価される入力電圧、定格負荷 |
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
||
|
出力電圧範囲 |
24V |
23.52 |
24 |
24.48 |
Vdc |
|
|
|
12V |
11.76 |
12 |
12.24 |
Vdc |
|
||
|
出力電流の範囲 |
24V |
0 |
|
2.5 |
A |
|
|
|
12V |
0 |
|
3.33 |
A |
|
||
|
ライン規則 |
|
|
±1 |
% |
|
||
|
負荷規則 |
|
|
±1 |
% |
|
||
|
さざ波及び騒音 |
24V |
|
|
240 |
mV |
満載評価される入力 20 の MHz の帯域幅 |
|
|
12V |
|
|
120 |
mV |
満載評価される入力 20 の MHz の帯域幅 |
||
|
動的応答 |
偏差 |
|
|
±4 |
% |
25% から、50% から 75% に最高 50% Iout 1A/us への 50% 最高 25% Iout |
|
|
演算時間 |
|
|
300 |
私達 |
中 1% Vout の nom に。 |
||
|
出力電圧オーバーシュート |
|
|
5 |
% |
|
||
|
出力キャパシタンス |
24V |
|
|
1800 |
μF |
|
|
|
12V |
|
|
3000 |
μF |
|
||
|
制御を可能にして下さい |
|
|
|
|
外部スイッチ |
||
注: 外部スイッチは可能に機能を制御します。 条件、モジュール意志力の入力電圧の下でスイッチを一度押して下さい。 スイッチを、モジュール電源遮断に再度押して下さい。
保護特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
負荷保護上の出力 |
24V |
2.75 |
|
4.5 |
A |
しゃっくり |
|
12V |
3.5 |
|
6.5 |
A |
||
|
短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
|
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
-20 |
|
+60 |
℃ |
|
|
保管温度 |
-40 |
|
+85 |
℃ |
|
|
相対湿度 |
20 |
|
90 |
% |
|
|
貯蔵の湿気 |
10 |
|
95 |
% |
|
|
高度 |
|
|
3000 |
m |
|
安全特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
分離の電圧 |
出力への入力 |
1500 |
|
|
Vdc |
1mA/1min、アーク無しおよび故障 |
|
地面への入力 |
1500 |
|
|
Vac |
||
|
地面への出力 |
500 |
|
|
Vdc |
1mA/1min、アーク無しおよび故障 |
|
|
分離の抵抗 |
出力への入力 |
100 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
標準の承諾
|
標準 |
ノート |
|
MIL-STD-704 |
|
|
MIL-STD-1399 |
|
|
MIL-STD-810 |
|
|
EN60950 |
|
|
GB4943 |
|
|
IEC 61000-4-2 |
|
物理的な情報
機械輪郭
Length×width×heigth: 160×60×26 （mm）、6.3×2.36×1.02 （）、
Pin の指定
|
接続します/Spec |
Pin いいえ。 |
名前 |
|
CON1/CY59T10BJ |
1,6 |
Vin+ |
|
2,3,4,7,8,9 |
NU |
|
|
5,10 |
VIN- |
|
|
CON2/CY59Z20BJ |
1 |
24V2 （Vout-） |
|
11 |
24V2 （Vout+） |
|
|
2 |
ON/OFF1 |
|
|
12 |
ON/OFF2 |
|
|
3,4,5,8,13,14,15,18 |
NU |
|
|
6,16 |
24V1 （Vout-） |
|
|
7,17 |
24V1 （Vout+） |
|
|
9,19 |
12V （Vout-） |
|
|
10,20 |
12V （Vout+） |
アプリケーション ノート: いろいろなアプリケーション ノートおよび技術的な白書は私達のウェブサイトからの pdf のフォーマットでダウンロードすることができます。
