| 製品名: | DC のブラシレス ファン 92mm/12V 24V 48V DC の防水軸冷却ファン/DC の産業換気扇 92*92*32mm | 電圧: | 12V/24V/48V |
|---|---|---|---|
| フレーム: | プラスチック | 羽根車: | プラスチック |
| 軸受けタイプ: | ボールのベアリング/スリーブ軸受け | モーター: | 保護されるインピーダンスおよび保護される逆の極性 |
| 速度: | 3350rpm | 最高の気流: | 44.00CFM |
| 防水: | IP55 IP58 IP66 | 重量: | 約130g |
| ハイライト: | dc のブラシレス ファン 24v,12v dc のブラシレス ファン |
||

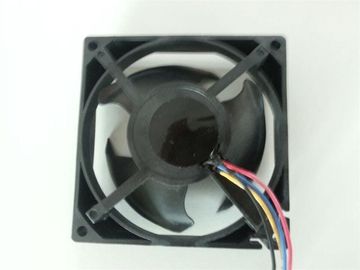

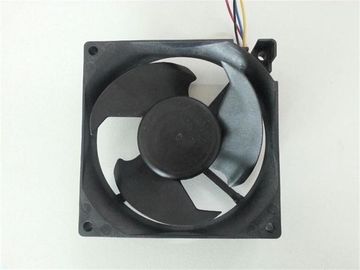

DC のブラシレス ファン 92mm/12V 24V 48V DC の防水軸冷却ファン/DC の産業換気扇 92*92*32mm
防水および耐圧防爆 DC 軸ファンは 92mm の低雑音および長い平均余命、コンピュータ情報技術、ネットワーク コミュニケーション、また工業生産装置、医療機器、家庭電化製品、等で広く利用されています。
記述:
●防水軸 dc モーター、ブラシレス DC ファン、軸 DC ファン、DC モーター ファン、安いファン、携帯用ファン、CPU ファン、コンピュータ箱ファン、PWM ファン、FG の冷却ファン、
、低速中間の速度高速●
●のプラスチック フレームかダイカストで形造られたアルミニウム フレームおよびプラスチック インペラー
● 3 の刃
● 12V DC 24V DC か 48V DC
●のボール ベアリングかスリーブ軸受けまたは油圧軸受け
●のターミナルまたは導線
●の防水耐圧防爆かアルコール分が高い満足しますあります。
要注意事項:
評価される流れ: 評価される流れは評価される電圧の continuos の回転の 3 分後に測定されます。
定格速度: 定格速度は評価される電圧の continuos の回転の 3 分後に測定されます
開始の電圧: 突然" on "を転換することによって作動しファンを始められる電圧
落下試験の標準: 10 cm の木の版の表面に垂直の自由な下る動きのための 30 cm の高さの最低の荷箱を落として下さい。 テストの後で、力にファン、正常運営のファンをまだ接続して下さい。
指定:
A: 電気
標準的な作動条件は 25℃、包囲された 65%RH 他に特に規定がなければです。
|
|
項目 |
指定 |
テスト条件 |
|
1 |
評価される電圧 |
12V ±10% |
DC電源 |
|
2 |

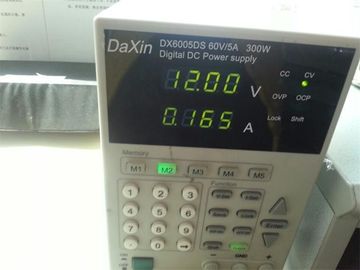

評価される流れ |
0.18Amp （典型的な） ±10% |
評価される電圧の DC電源 |
|
4 |
評価される力 |
2.16W |
評価される電圧。 |
|
5 |
始動電圧 |
6V （最高。） |
DC電源 |
|
7 |

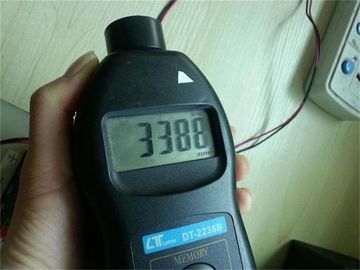

速度 |
3350RPM ±10% |
5 分に測定される 25±5℃の下の開始の後、包囲された 65±5%RH |
|
8 |
音響の騒音 |
34 dB |
1 18dB （A）の下でメートルをバックグラウンド ノイズのレベルが付いているテスト部屋のファンの取入口から離れた音響のマイクロフォンとの典型的な速度で測定される |
|
9 |
静圧 |
0.19 H2O |
ゼロ気流でパフォーマンス・チャート項目 9 を参照して下さい。
|
|
10 |
気流 |
44.0CFM |
ゼロ静圧でパフォーマンス・チャート項目 9 を参照して下さい。
|
|
11 |
回転の方向 |
反逆時計回り |
インペラーから見られる DC電源。 |
|
12 |
防水等級 |
IP55 |
|
B.材料
インペラー |
PBT |
|
フレーム |
PBT |
|
ボビン |
PBT UL94-V0 |
|
|
導線 |
+: 赤い RD: 黄色 –: 青い |
24UL 1007 AWG26 28 |
C.MECHANICAL
|
次元 |
L * W * H =92*92*32MM |
|
重量 |
130 グラム |
|
標準的な実用温度範囲 |
-40 ℃ | 70 ℃ |
|
標準的な保管温度 |
-40 ℃ | 70 ℃ |
|
軸受けシステム |
ボール ベアリング（NMB） |
D.EXPECTED の寿命（MTBF）
-40~10℃の標準的な作動条件、包囲された 65%RH
ボール ベアリング: 80000 hrs の -40~10℃ 65%RH の下の連続的な操作
E.信頼性
|
|
項目 |
指定 |
テスト条件 |
|
1 |
ロックされた回転子テスト |
防爆および無傷性 |
評価される電圧の 72 hrs の間締まる回転子 |
|
2 |
逆電圧テスト保護 |
はい |
評価される電圧と逆転させて下さい |
|
3 |
テストのバランスをとって下さい |
10 秒以内の円を越えて突出無し |
ファンは量られる円で動きます 10mm とファンの半径 |
|
4 |
落下試験 |
すべての指定特徴は変わらずに残ります |
低下 D.U.T。（標準的なパッキング） 76cm のテスト機械から次。 個人 1 の角度、 |
|
5 |
振動試験 |
すべての指定特徴は変わらずに残ります |
包囲された臨時雇用者。: -評価される電圧の 40~10 ºC 広さ: 0.4-2.5 mm 加速: 14.7 S/m2 頻度: 10HZ-60HZ 広範な期間: 1 分 10HZ-60HZ: 30 秒 60HZ-10HZ: 30 秒 合計: 10 の周期 |
|
6 |
ハイ・ロー温度の循環 |
すべての指定特徴は変わらずに残ります |
20 分のスルー・レート +10ºC （1 hr） 、– 40 ºC （1 hr） 合計: 評価される電圧の 36 の周期 |
|
7 |
低温。 貯蔵 |
すべての指定特徴は変わらずに残ります |
基準状態の下でテストされる; 500hrs の後、電源のない -40 ºC の貯蔵。 |
|
8 |
高温。 貯蔵 |
すべての指定特徴は変わらずに残ります |
基準状態の下でテストされる; 500hrs の後、電源のない 80 の ºC の貯蔵。 |
|
9 |
絶縁耐力 |
漏出流れの最高 1mA |
1 秒のための 500V （AC）を入れて下さい 鉛（+/-）とハウジング間 |
F: アセンブリ図表
注:
1.導線 UL 1007 AWG#26
赤いワイヤー --------- （+）
黒いワイヤー --------- （-）
青いワイヤー --------- （F00）
黄色いワイヤー --------- （PWM）
2. ワイヤー長さ: 300mm+/-10MM
