| Product Name: | online ups system | Rate frequency: | 50 / 60 Hz auto-sense |
|---|---|---|---|
| Output PF: | 0.8(lag) | System efficiency (ECO mode): | 98%(@100%load) |
| System efficiency (inverter mode): | 92%(@100% load) ;90% @50%load; | Communication interface: | Standard RS232,optional: RS485 / MODBUS |
| ハイライト: | オンラインUPSのシステム,3 相 ups |
||

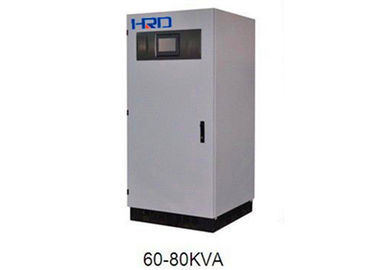

低頻度の 3 つはオンライン UPS 10KVA - RS232 の 400KVA --を段階的に行ないます
導入: Powervalue （Ⅱ）は出力分離の変圧器が付いている改善された DSP によって制御されるオンライン LF UPS です。 それはあなたの重大な、産業負荷のためのあなたの完全な大きい容量力の盾である場合もあります。
質の電源
HRD PV （II）シリーズは分離の出力変圧器、10KVA からの 400KVA への単位容量が付いているオンライン二重転換（VFI） UPS です。 それは特別な入出力フィルターがあるので電源ラインの干渉に免疫があります。 高速 DSP プロセッサとの DSP の技術を、導く世界はいろいろな種類の粗い負荷のための保証制度の安定性が高く、提供の安定した出力電力供給に採用されます。
完全な適用: 中間および大きいデータ センタ、電気通信、財政、交通、防衛、医学、教育、エネルギー、製造、企業、等。
最大信頼性
高度の DPS の技術の電気器具はかなり電子部品の減少が故障の可能性を下げるので、信頼性を改善します。 デジタル制御は PV の、マイクロプロセッサによって提供されます（従って II）シリーズはすべての内部変数、増加する信頼性および性能を制御します。 並行して関係は、デジタル制御手動調整のための必要性無しで一般に UPS の単位と情報交換間の振動そして温度のような現象が原因で、そのうちに変える流れのバランスを保障します。 最初のユニットの取付けの後でさえも並行して接続することができるように MTBF >200,000h.PV （II）は設計されていました。 力供給は平行構成、二重バス機能および動的二重バス システムのような利用できるさまざまな構成への高められた感謝である場合もあります。
高速 DSP プロセッサ: より速く、安定した操作を保障します
出力 100% 不均衡の負荷
3phase 100% の不均衡の負荷を種類の負荷構成を満たすために受け入れることができます持ち上げます。
ECO 機能: よい力の条件の下で、UPS は ECO モード、効率の範囲 98%、緑および省エネではたらくことができます;
産業負荷のための UPS
強い積み過ぎの機能と PV と、出力ガルバニック分離および低く調和的な現在のゆがみは、産業適用のための理想的な解決です。
高い電池の流れ、シリーズと PV のおかげでは電池の製造業者によって推薦されるように 10 時間の再充電を保証できるので大きい電池銀行を使用してが適しています。
作動の柔軟性: PV のすべての電力定格（II）シリーズはまた頻度コンバーターとして 50 から 60 の Hz またその逆にも使用することができます。
多彩な MULTIFUCTIONAL のパネル
7 インチの多彩な多機能のパネルは UPS の容易な、人間化された操作を可能にします。 それは最も重要な変数へのアクセスを与えます: 状態および警報、制御指令、入力、出力、電池の測定（力、流れ、電圧、頻度および温度）および設定。 PV （II）シリーズの診断システムは 128 までの警報かメッセージを含んでいてあらゆるでき事の精密で、詳しい同一証明を許可します。
高度電池管理 (ABM)
最適電池管理は下記のものを含んでいます:
人員のための最大安全
従って背部供給の防御装置は電圧背部供給を上流の分電盤防ぎま、維持の人員の安全を保障します。
完全な前部アクセスおよび便利なケーブルテレビ回線への接続
完全な正面アクセスは必要な床面積を減らし、従って設置コストを削減する電子部品です、およびすべての力のため。
上および底ケーブルテレビ回線への接続と形成される
完全な人間機械コミュニケーション
UPS のモニター ソフトウェアは入出力電圧のような重要な情報、棒グラフの形で、残りのバックアップ時間、等、加えられる負荷表示します。 ソフトウェアは欠陥診断を助けて失敗の場合に情報を、提供できます。 UPS のモニター ソフトウェアがの場合に延長されるすべての公開システムの自動シャットダウンをプログラムするのに黒くします使用することができます。 缶と PV はまた LAN または WAN ネットワークの適用のためのネットワークの代理店と作動します。
UPS は次のハードウエア インタフェースを含んでいます:
高度の平行
最高平行 8 単位まで平行カードだけと共通電池 pack.10-80kva の平行を共有し、; 織工のリアクタンスの 100kva-400kva、平行カードおよび別の容量 UPS はです平行またある場合もあります;
動的二重バス システム
二重バス構成で置かれる 2 つの独立システムはシステム展開か維持のためにいつでも一緒に併合することができます。 これは維持の場合には両方のシステムの重複のレベルを変えることは必要である時あなたの取付けの多くの柔軟性をまたは提供します。
イベント ログ: 1000 の歴史的でき事は救うことができますたどることのために容易、持ち上げる操作の状態を維持のために有用である
技術仕様:
1) 10-120KVA 指定:
|
モデル |
PV3310ii |
PV3315ii |
PV3320ii |
PV3330ii |
PV3340ii |
PV3360ii |
PV3380ii |
PV33100ii |
PV33120ii |
||||||||
|
容量 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
||||||||
|
システム |
|||||||||||||||||
|
出力 PF |
0.8 （遅れ） |
||||||||||||||||
|
システム効率（インバーター モード） |
92% （@100% の負荷）; 90% @50%load; |
||||||||||||||||
|
システム効率（ECO モード） |
98% （@100%load） |
||||||||||||||||
|
最高の漏出流れ |
100 （mA） |
||||||||||||||||
|
MTBF |
200,000hours の上 |
||||||||||||||||
|
乾接点 |
標準: 3 つのタイプ信号（バット。 低い、電池モード、バイパス /failure）; 任意: 14 乾接点; 出力: 12Vdc 80mA |
||||||||||||||||
|
通信用インタフェース |
任意標準的な RS232: RS485/MODBUS |
||||||||||||||||
|
操作の温度 |
0 | 40 °C |
||||||||||||||||
|
湿気 |
95% （非凝縮させて下さい） |
||||||||||||||||
|
冷却 |
強制風（負荷パーセントに従って変わる速度） |
||||||||||||||||
|
最高。 高度 |
1000m （あらゆる 100increase の容量の減少 -1%）の中では、最高 4000m |
||||||||||||||||
|
騒音（dB） |
52 | 58 |
||||||||||||||||
|
IP の保護 （EN 60529） |
IP20 |
||||||||||||||||
|
入出力方法 |
最下の /rear |
||||||||||||||||
|
安全基準 |
安全: GB4943、EN 50091-1; EMI: GB7260.2、GB/T 17626.2~5EMC、EN 50091-2 |
||||||||||||||||
|
物理的 |
|||||||||||||||||
|
W の *D*H （mm） |
600*600*1280 |
800*800*1480 |
800*800*1800 |
||||||||||||||
|
重量（Kg） |
195 |
210 |
220 |
305 |
340 |
500 |
600 |
800 |
950 |
||||||||
|
AC 入力 |
|||||||||||||||||
|
評価される電圧 |
380/400/415VAC 三相 3 ワイヤー |
||||||||||||||||
|
入力電圧範囲 |
± 15% -調節可能な ± 25%） |
||||||||||||||||
|
率の頻度 |
自動感覚 50/60 の Hz の |
||||||||||||||||
|
周波数範囲 |
50/60Hz+/-5Hz |
||||||||||||||||
|
入力柔らかい開始機能 |
0 - 100%、10-300s （settable） |
||||||||||||||||
|
入力パワーの要因 |
到達可能な 0.99 （調和的なフィルターと） |
||||||||||||||||
|
入力電流の調和成分（THDi） |
できて下さい <5> |
||||||||||||||||
|
最高。 入力電流[A] |
18 |
27 |
36 |
54 |
72 |
108 |
144 |
180 |
216 |
||||||||
|
整流器の出力特性 |
|||||||||||||||||
|
電圧（20°C）を維持して下さい |
電池のタイプ 1 および 2: V =435Vdc （電気 2.266 x） |
||||||||||||||||
|
電池のタイプ 3: V =424Vdc （電気 2.21 x） |
|||||||||||||||||
|
電池のタイプ 0: タイプ 1and 2 間の電圧価値、 電圧調整の範囲: V =400~460Vdc |
|||||||||||||||||
|
充満電圧（20°C） |
電池のタイプ 1 および 2: V （%recharging<95> |
||||||||||||||||
|
電池のタイプ 3: V （%recharging<95> |
|||||||||||||||||
|
電池のタイプ 0: タイプ 1and 2 間の電圧価値、 電圧調整の範囲: V =400~460Vdc |
|||||||||||||||||
|
最も高い充満電圧 |
445V |
||||||||||||||||
|
充電器の出力電圧調整の正確さ |
1% |
||||||||||||||||
|
DC のさざ波電圧部品 |
≤1% |
||||||||||||||||
|
電池 |
|||||||||||||||||
|
装置番号（評価される電圧） |
384VDC （360-384v、選択可能な） |
||||||||||||||||
|
充満流れの設定 |
0.1C （電池容量） |
||||||||||||||||
|
電池の排出の終わりの電圧 |
電池のタイプ 1,2 および 3: 正価格販売放出流、V min=346 [V dc] |
||||||||||||||||
|
電池のタイプ 1,2 および 3: 出力電流の =Ah 容量、V min=316 [V dc] |
|||||||||||||||||
|
電池のタイプ 1,2 および 3: 出力電流の >Ah 容量、V min=306 [V dc] |
|||||||||||||||||
|
電池のタイプ 0: 省略時の値、V min=320 [V dc]出荷時設定をされる 調整の範囲: V 最低 =300~360 [V dc] |
|||||||||||||||||
|
インバーター出力 |
|||||||||||||||||
|
評価される容量[KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
評価される力[KW] |
8 |
12 |
16 |
24 |
32 |
48 |
64 |
80 |
96 |
||||||||
|
評価される電圧[V] |
380/400/415VAC 三相四線式 |
||||||||||||||||
|
評価される流れ[A] |
12 |
18 |
24 |
36 |
48 |
72 |
96 |
120 |
144 |
||||||||
|
段階の電圧設定 |
200 | 244 ボルト（管理委員会） |
||||||||||||||||
|
波高因子 |
3:1 |
||||||||||||||||
|
波形 |
正弦波 |
||||||||||||||||
|
電圧位相ずれ（程度） 100% の釣り合った負荷 |
± 1' |
||||||||||||||||
|
電圧位相ずれ（程度） 100% の不均衡な負荷 |
± 2' |
||||||||||||||||
|
段階の電圧相違 100% のバランスの負荷 |
± 1% |
||||||||||||||||
|
段階の電圧相違 100% の不均衡な負荷 |
± 3% |
||||||||||||||||
|
総調和的な内容（THD v） 100% の線形負荷 |
<2> |
||||||||||||||||
|
総調和的な内容（THD v） 100% の非線形負荷 |
<5> |
||||||||||||||||
|
定常電圧安定性 |
± 1% |
||||||||||||||||
|
一時的な電圧応答 |
10ms 内の ± 5% |
||||||||||||||||
|
評価される頻度 |
入れられると同じように |
||||||||||||||||
|
頻度安定性 |
非同期場合の、± 0.5%; 同時性、± 2% （パネル操作によって ± 1~ 5% に、置くことができます） |
||||||||||||||||
|
積み過ぎ |
600'/10'/1' （110/125/150% の評価される流れ） |
||||||||||||||||
|
短絡 0.1s |
二重入力 |
||||||||||||||||
|
インバーター効率（負荷 100%） |
98% |
||||||||||||||||
|
バイパス |
|||||||||||||||||
|
評価される容量[KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
評価される電圧[V] |
380/400/415VAC 三相四線式 |
||||||||||||||||
|
入力電圧範囲 |
± 15% （コントロール パネルの ± 10%、± 20% から調節することができます） |
||||||||||||||||
|
評価される頻度[Hz] |
50/60 |
||||||||||||||||
|
周波数範囲 |
± 2% （コントロール パネルの ± 5% から調節することができます） |
||||||||||||||||
|
（インバーターへの Eco モード、バイパス スイッチ）転送時間「に」予備 |
2~5ms |
||||||||||||||||
|
インバーター/バイパス転送時間 |
<1ms> |
||||||||||||||||
|
積み過ぎ |
10' /1'/18」（150/175/200% の評価される流れ） |
||||||||||||||||
|
標準的な構成 |
供給の流れの保護は、独自に隔離されてとばします |
||||||||||||||||
2） 160-400KVA 製品仕様書のパラメータ テーブル:
|
モデル |
PV33160 II |
PV33200 II |
PV33250 II |
PV33300 II |
PV33350 II |
PV33400 II |
||||||||||||||||||
|
容量 |
160KVA |
200KVA |
250KVA |
300KVA |
350KVA |
400KVA |
||||||||||||||||||
|
6 脈拍 |
12 脈拍 |
6 脈拍 |
12 脈拍 |
6 脈拍 |
12 脈拍 |
6 脈拍 |
12 脈拍 |
6 脈拍 |
12 脈拍 |
6 脈拍 |
12 脈拍 |
|||||||||||||
|
システム・パラメータ |
||||||||||||||||||||||||
|
出力電力要因 |
0.8 （遅れ） |
|||||||||||||||||||||||
|
全体的効率（正常なモデル）の負荷 100% |
94% |
|||||||||||||||||||||||
|
負荷 50% |
92% |
|||||||||||||||||||||||
|
全体的効率: （ECO モード）負荷 100% |
98% |
|||||||||||||||||||||||
|
最高の漏出流れ（mA） |
100 |
|||||||||||||||||||||||
|
スタンバイの経済モデル |
標準関数 |
|||||||||||||||||||||||
|
失敗（MTBF）の前の平均時間 |
200,000 時間の上 |
|||||||||||||||||||||||
|
乾接点信号 |
標準 3 の制御信号（電池低い、電池の排出、バイパス/故障）; 任意 14 制御信号; 出力 12Vdc 80mA |
|||||||||||||||||||||||
|
コンピュータは港を監察します |
標準的な S232、任意 ODBUS |
|||||||||||||||||||||||
|
連続した温度 |
0 | 40 °C |
|||||||||||||||||||||||
|
最高の相対湿度 |
95% （不凝縮） |
|||||||||||||||||||||||
|
冷却 |
押し込み換気（負荷と変わるファンの速度） |
|||||||||||||||||||||||
|
最高の高度 |
1000m の評価される力（上昇の 100m より低く 1%）の最高 4000m |
|||||||||||||||||||||||
|
騒音 dB |
54 | 62 |
|||||||||||||||||||||||
|
保護クラス （EN 60529） |
IP20 |
|||||||||||||||||||||||
|
ワイヤー方法の入口そして出口 |
最下の /rear |
|||||||||||||||||||||||
|
安全基準 |
安全: GB4943、EN 50091-1; 電磁適合性: GB7260.2、 GB/T 17626.2~5EMC、EN 50091-2 |
|||||||||||||||||||||||
|
物理的な変数 |
||||||||||||||||||||||||
|
広く（mm） |
1100 |
1400 |
1100 |
1400 |
1400 |
1400 |
1400 |
1400 |
1600 |
1600 |
1600 |
1600 |
||||||||||||
|
Deep*high （mm） |
800*1800 |
1000*2000 |
1100*2000 |
|||||||||||||||||||||
|
重量（kg） |
1200 |
1550 |
1350 |
1750 |
1500 |
1950 年 |
1650 |
2150 |
1850 |
2400 |
2100 |
2700 |
||||||||||||
|
入力整流器の特徴 |
||||||||||||||||||||||||
|
評価される電圧 |
380/400/415VAC 三相 3 ワイヤー |
|||||||||||||||||||||||
|
電圧範囲 |
± 15% （調節可能な ± 25%） |
|||||||||||||||||||||||
|
評価される頻度 |
自動同一証明 50/60 の Hz の |
|||||||||||||||||||||||
|
周波数範囲 |
45 | 65 |
|||||||||||||||||||||||
|
入力パワー 開始機能を遅らせて下さい |
はい、0 - 100% は 10-300 秒に、置くことができます |
|||||||||||||||||||||||
|
入力パワーは cosφを考慮します |
到達可能な 0.99 （調和的なフィルターと） |
|||||||||||||||||||||||
|
入力電流の調和成分（THDi） |
できて下さい<5> |
|||||||||||||||||||||||
|
Max.input の流れ[A] |
250 |
315 |
400 |
500 |
550 |
630 |
||||||||||||||||||
|
整流器の出力特性 |
||||||||||||||||||||||||
|
電圧（20°C）を維持して下さい |
電池のタイプ 1 および 2: V =435Vdc （電気 2.266 x） |
電池のタイプ 1 および 2: V =544Vdc （電気 2.266 x） |
||||||||||||||||||||||
|
電池のタイプ 3: V =424Vdc （電気 2.21 x） |
電池のタイプ 3: V =530Vdc （電気 2.21 x） |
|||||||||||||||||||||||
|
電池のタイプ 0: タイプ 1 と 2 間の電圧価値、 電圧調整の範囲: V =400~460Vdc |
電池のタイプ 0: タイプ 1 と 2 の電圧調整の範囲間の電圧価値: V =500~575Vdc |
|||||||||||||||||||||||
|
充満電圧（20°C） |
電池のタイプ 1 および 2: V （%recharging<95> |
電池のタイプ 1 および 2: V （%recharging<95> =557Vdc （電気 2.32 x） |
||||||||||||||||||||||
|
電池のタイプ 3: V （%recharging<95> |
電池のタイプ 3: V （%recharging<95> =576Vdc （電気 2.4 x） |
|||||||||||||||||||||||
|
電池のタイプ 0: タイプ 1 と 2 間の電圧価値、 電圧調整の範囲: V =400~460Vdc |
電池のタイプ 0: タイプ 1 と 2 の電圧調整の範囲間の電圧価値: V =500~575Vdc |
|||||||||||||||||||||||
|
最も高い充満電圧 |
445V |
556V |
||||||||||||||||||||||
|
充電器の出力電圧調整の正確さ |
1% |
|||||||||||||||||||||||
|
DC のさざ波電圧部品 |
≤1% |
|||||||||||||||||||||||
|
電池 |
||||||||||||||||||||||||
|
装置番号（評価される電圧） |
192 単位（384VDC） |
240 単位（480VDC） |
||||||||||||||||||||||
|
充満流れの設定 |
0.1 C （電池容量） |
|||||||||||||||||||||||
|
電池の排出の終わりの電圧 |
電池のタイプ 1,2 および 3: 正価格販売放出流、 Vmin=346 [V dc] |
電池のタイプ 1,2 および 3: 正価格販売放出流、Vmin=433 [V dc] |
||||||||||||||||||||||
|
電池 type1,2 および 3: 出力電流の =Ah 容量、 Vmin=316 [V dc] |
電池のタイプ 1,2 および 3: 出力電流の =Ah 容量、 Vmin=395 [V dc] |
|||||||||||||||||||||||
|
電池のタイプ 1,2,3: 出力電流の >Ah 容量、 Vmin=306 [V dc] |
電池のタイプ 1,2 および 3: 出力電流の >Ah 容量、 Vmin=383 [V dc] |
|||||||||||||||||||||||
|
電池のタイプ 0: 省略時の値、Vmin=320 [Vdc]出荷時設定をされる調整の範囲: Vmin =300~360V [V dc] |
電池のタイプ 0: 省略時の値、Vmin=400 [V dc]出荷時設定をされる調整の範囲: Vmin =375~450V [V dc] |
|||||||||||||||||||||||
|
インバーター出力 |
||||||||||||||||||||||||
|
評価される容量[KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
評価される力[KW] |
128 |
160 |
200 |
240 |
280 |
320 |
||||||||||||||||||
|
評価される電圧[V] |
380/400/415VAC 三相四線式 |
|||||||||||||||||||||||
|
評価される流れ[A] |
195 |
243 |
304 |
365 |
426 |
486 |
||||||||||||||||||
|
段階の電圧設定 |
200 | 244 ボルト（管理委員会） |
|||||||||||||||||||||||
|
波高因子 |
3:1 |
|||||||||||||||||||||||
|
波形 |
正弦波 |
|||||||||||||||||||||||
|
電圧位相ずれ（程度） 100% の釣り合った負荷 |
± 1' |
|||||||||||||||||||||||
|
電圧位相ずれ（程度） 100% の不均衡な負荷 |
± 2' |
|||||||||||||||||||||||
|
段階の電圧相違 100% のバランスの負荷 |
± 1% |
|||||||||||||||||||||||
|
段階の電圧相違 100% の不均衡な負荷 |
± 3% |
|||||||||||||||||||||||
|
総調和的な内容（THD v） 100% の線形負荷 |
<2> |
|||||||||||||||||||||||
|
総調和的な内容（THD v） 100% の非線形負荷 |
<5> |
|||||||||||||||||||||||
|
定常電圧安定性 |
± 1% |
|||||||||||||||||||||||
|
一時的な電圧応答 |
10ms 内の ± 5% |
|||||||||||||||||||||||
|
評価される頻度 |
入れられると同じように |
|||||||||||||||||||||||
|
頻度安定性 |
非同期場合の、± 0.5%; 同時性、± 2% パネル操作によって ± 1~ 5% に、置くことができます） |
|||||||||||||||||||||||
|
積み過ぎ |
600'/10'/1' （110/125/150% の評価される流れ） |
|||||||||||||||||||||||
|
短絡 0.1s |
二重入力 |
|||||||||||||||||||||||
|
インバーター効率（負荷 100%） |
98% |
|||||||||||||||||||||||
|
バイパス |
||||||||||||||||||||||||
|
評価される容量[KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
評価される電圧[V] |
380/400/415VAC 三相四線式 |
|||||||||||||||||||||||
|
入力電圧範囲 |
± 15% （制御 panel± 10%、± 20% はから調節することができます） |
|||||||||||||||||||||||
|
評価される頻度[Hz] |
50/60 |
|||||||||||||||||||||||
|
周波数範囲 |
± 2% （制御 panel± 5% はから調節することができます） |
|||||||||||||||||||||||
|
（インバーターへの経済的なモード、バイパス スイッチ）転換の時間「に」予備 |
2~5ms |
|||||||||||||||||||||||
|
インバーター/バイパス転送時間 |
<1ms> |
|||||||||||||||||||||||
|
積み過ぎ |
10' /1'/18」（150/175/200% の評価される流れ） |
|||||||||||||||||||||||
|
標準的な構成 |
供給の流れの保護は、独自に隔離されてとばします |
|||||||||||||||||||||||
注: 120VAC 電力網 10-200kva は利用できます;
