商品の詳細:
お支払配送条件:
|
| 動作温度: | -10~60 程度 | 浮遊物の電圧: | 27.6V |
|---|---|---|---|
| 評価される働く流れ: | 30 A | 充満モード: | MPPT モード |
| 評価される定常電圧: | 24Vの | 低電圧の再接続（LVR）: | 21.4V |
| ハイライト: | 太陽電池パネルの調整装置充満コントローラー |
||

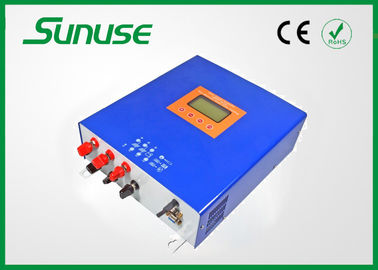

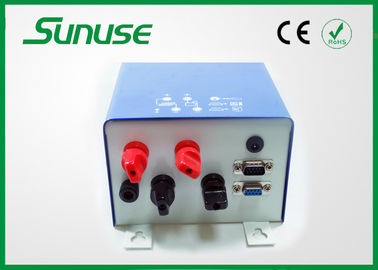

LCD 表示 24V 48V が付いている太陽エネルギー システムのための 60a 太陽電池パネル充満コントローラー MPPT
速い細部:
LCD 表示が付いている 60A MPPT の太陽電池パネル充満コントローラー
理性的な、最高のパワー ポイント追跡機能
機能を複数の保護して下さい
指定:
|
モデル |
eMPPT6024Z |
|
|
入力 |
太陽電池パネルの入力電圧範囲 |
≤70V |
|
範囲を追跡する最高のパワー ポイント |
12V~70V （12V） 24V~70V （24V） |
|
|
入力ルート |
1 つのチャネル |
|
|
出力 |
わずかなシステム電圧 |
12V/24V 自動車 |
|
最高充満流れ |
60A |
|
|
自己の消費 |
≤40mA |
|
|
充満段階 |
大きさ、吸収、浮遊物 |
|
|
浮遊物充満電圧 |
13.8V （12.8V~14.2V） ×1/×2/×4 |
|
|
吸収充満電圧 |
14.4V （13.6V~15.2V） ×1/×2/×4 |
|
|
温度 補償 |
-4mV/Cell/°C |
|
|
他 |
最高の効率 |
97% |
|
HMI |
LCD およびボタン |
|
|
冷却モード |
温度調整された 活動的な冷却 |
|
|
接続の方法 |
M6Terminals |
|
|
周囲温度の範囲 |
-10°C~+50°C |
|
|
湿気 |
0|90%の凝縮無し |
|
|
次元 |
450mm*335mm*160mm |
|
|
プロダクト重量 |
5.6Kg |
|
|
保管温度 |
-30°C~+80°C |
|
|
任意機能 |
リモート・モニタリング （RS485 か RS232、DB9 港） |
|
MPPT の技術の紹介:
MPPT は最高のパワー ポイントの追跡を意味します。 それは太陽電池パネルを指します最高で働かせます（力転換の技術の使用による ext ポイント B）。 eMPPT は私達の会社が研究し、開発する新しい充満コントローラーであり太陽電池パネルからのより多くの力を発生させるために太陽電池パネルの最高のパワー ポイントを理性的に追跡するのに MCU を使用します。
充満プロセス制御:
電池の開始充満電圧は異なっています、eMPPT 使用します充満プロセスを終了するのに異なった充満作戦を。 電池の充満電圧を始めることは時 12.6V （12V 電池のために）、電池が大きさ、吸収および浮遊充満として 3 つの段階を通って行くより低いです。 電池の充満電圧を始めることは時 12.6V （12V 電池のために）、電池が大きさとして 2 つの段階を通って行き、充満を浮かべるより高いです。
MPPT 充満について: バルク充満の充満満たす吸収浮遊物
システム電圧:
|
システム電圧 |
推薦された出力領域 |
|
12V |
<800w> |
|
24V |
<2000w> |
|
48V |
<6000w> |
太陽電池パネル構成:
eMPPT シリーズ コントローラーはモノラル太陽電池パネルおよびまた薄膜の太陽電池パネルと接続することができます。 システムを作った場合、太陽電池パネルの配列の開路の電圧がコントローラーによって許可される最高の電圧より高くないことを確かめて下さい。 図表 1 はモノラル太陽電池パネルおよび薄膜のパネルおよび変数のモデルをもたらすことです。 図表 2 は太陽電池パネルの 12V、24V および 48V システムのための構成解決です。
|
モデル |
部門 |
Pmax |
Voc |
Isc |
Vpmax |
Ipmax |
|
STP140D-12/TEA |
モノクリスタル |
140W |
22.4V |
8.33A |
17.6V |
7.95A |
|
MS140GG-02 |
薄膜モジュール |
140W |
29.0V |
7.12A |
23.0V |
6.52A |
|
STP190S-24/Ad+ |
モノクリスタル |
190W |
45.2V |
5.65A |
36.6V |
5.2A |
|
NS-F130G5 |
薄膜モジュール |
130W |
60.4V |
3.41A |
46.1V |
2.82A |
|
上記の変数は 25°C、AM1.5spectrum および 1000W/m2 輝度の状態のためです。 |
||||||
|
モデル |
12V システムのため |
24V システムのため |
48V システムのため |
|
STP140D-12/TEA |
N 並行して |
シリーズの 2 つ、 N 並行して |
シリーズの 4 つ、 N 並行して |
|
MS140GG-02 |
N 並行して |
シリーズの 2 つ、 N 並行して |
シリーズの 4 つ、 N 並行して |
|
STP190S-24/Ad+ |
N 並行して |
N 並行して |
シリーズの 2 つ、 N 並行して |
|
NS-F130G5 |
N 並行して |
N 並行して |
シリーズの 2 つ、 N 並行して |
|
「N」は流れによって必要な量数を意味します |
|||
機能:
1. 最高のパワー ポイントの追跡の技術
コントローラーは木びき台の転換回路および別の照明の強度および温度の太陽電池パネルの出力電力最高を実行するために最高のパワー ポイントを追跡するのに MCU の技術を使用します。 MPPT のアルゴリズムはあなたの PV システムの効率を高め、量の太陽電池パネルを減らします。
2. 多段式充満制御
電池の開始充満電圧は異なっています、コントローラー使用します充満プロセスを終了するのに異なった充満作戦を。 電池の充満電圧を始めることは時 12.4V （12V 電池のために）、電池が大きさ、吸収および浮遊物充満として 3 つの段階を通って行くより低いです。 電池の充満電圧を始めることは時 12.4V （12V 電池のために）、電池が大きさとして 2 つの段階を通って行き、充満を浮かべるより高いです。
3. 調節可能な充満電圧
4. 充満電圧のための温度修正
5. 温度の制御ファン
6. 眠る夜
7. 電池によって逆転させる関係の保護
8. 太陽電池パネルは関係の保護を逆転させました
9.電池によって逆転させる排出のための保護
10. 内部過熱する保護
11. 太陽電池パネルの入力のための電圧保護に
12. 太陽電池パネルの入力のための制限に動力を与えて下さい
適用:
警告:
太陽電池パネルに接続する前に、電池にコントローラーを接続して下さい; 太陽電池パネルの供給力を使用しないで下さい
直接負荷に。
注:
太陽電池パネルを満たすのに lamplight を使用しないで下さい（lamplight は満たすには余りにも弱いです）
太陽電池パネルを取り替える DC電源の源によりコントローラーに悩みを引き起こします。
直径が余りに小さくないべきな適したワイヤーを参照します変数を選んで下さい。
