| ハイライト: | プリント基板のLED,力は PCB を導きました |
||
|---|---|---|---|

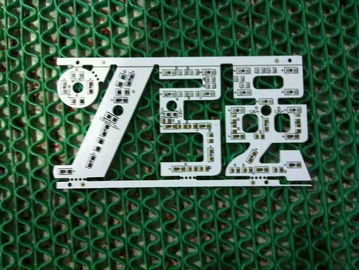

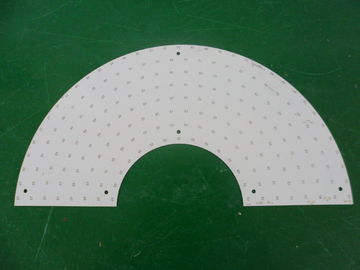

太陽LEDの街路照明システムLED PCBのサーキット ボード1の層/2は0.3mm - 3mmを層にします
専門PCBの製造業
基材:アルミニウム
層:1 layer/2層
板厚さ:0.3-3mm
Min.Board次元:4x4mm
Max.Board次元:1500x600mm
銅の層:1oz/2oz/3oz
はんだのマスク:白い
シルクスクリーン:黒
表面の終わり:LF HAL/HAL/OSP/Goldの液浸/銀のめっき
輪郭のプロフィール:CNC routing/V-Cut/Punching
変数すべてはカスタマイズすることができます!
工場機能
項目 | 製造業の機能 |
表面処理 | OSP |
PCBの層のタイプ | 単一の側面、二重側面 |
最高。働くパネルのサイズ | 1500mm*600mm |
Min. Working Panelサイズ | 4mm*4mm |
ALの基質の厚さ | 0.4mm-0.5mm |
Min. Conductor幅 | 0.15mm |
Min. Conductor間隔 | 0.15mm |
最少ドリル孔のサイズ | 0.2mm |
版の厚さの許容 | ±0.1mm |
終了するパネルの許容 | ±0.1mm |
V-CUTの直線 | ±0.1mm |
穴Diaの許容 | ±0.05mm |
穴の位置の許容 | ±0.076mm |
終了する銅の厚さ | 35um-105um （1oz-6oz） |
切口の下のエッチング | >/=2.0 |
PTH&Panelのめっきの均等性 | >90% |
Eing/フラッシュの金の厚さ | 1-5u'' |
はんだのマスクの厚さ | 15um-35um |
Min. Solder Mask橋 | 0.076mm （3mil） |
シルク スクリーン | 白い/黒（あなたの条件によって決まって下さい） |
熱伝導性 | 1.0~20W/MK |
抵抗電圧 | AC 2000V、DC 1500~4000 |
限られたシンセンJianHongda PCBの技術は専門PCBアセンブリ製造者として2009年6月に、創設されました、私達に製品開発に及び設計、品質管理及び点検および会社管理焦点を合わせる優秀なチームがあります。最もよい製品とサービスを供給するためには、私達はmodrenの質の管理システムを造りました。
二重表面多層板のフロー チャート
専門PCBアセンブリ:
専門の表面土台およびによ穴のはんだ付けする技術。
さまざまなサイズは1206,0805,0603部品SMTの技術を好みます。
ICT （回路テストで）、FCT （機能回路テスト）の技術。
ULのセリウム、FCCのRohsの承認が付いているPCBアセンブリ。
SMTのための窒素のガスの退潮はんだ付けする技術。
高水準のSMT&Solderの一貫作業。
高密度によって相互に連結される板配置技術容量。
あなた、plzのためのPCBをここにかちりと鳴ります組み立てて下さい
私達の品質要求事項:
私達は今国際的な品質システムを下記のものを含んでいます実行しています:UL （E465880）、TS16949、ISO14001、ISO9001
質ターゲット:
オン・タイム配達:≥98%;
二重層板容認性:≥97%
4層板容認性:≥95%
6層板容認性:≥92%
8層板容認性:≥88%
10層板容認性:≥85%
顧客満足:≥98%
不平率/拒絶された率:≤ 1%
私達の環境方針:
私達はに託しました:
環境の規則に従って下さい
環境の事故を防いで下さい
汚染を防ぎ、消耗を減らして下さい
資源の消費を最小にして下さい
教育環境保護の意識の私達の従業員
環境管理システムをセットアップし、環境方針を増強して下さい
RoHSの承諾および無鉛
調達期間
サンプル:5-7日
大量生産:7-15日（量によって決まって下さい）
支払の言葉
T/T、ウェスタン・ユニオン
パッキングおよび郵送物
カートンの真空パック
公平な専門の照明のJHD PCB
なぜ私達か。
質
私達のUL （E465880） /Rohsの標準は質アセンブリを始めから終わりまで保証します。それは簡単な注文プロダクトまたは複雑なターンキー契約量であるかどうか、JHD PCBは良質の標準に付着します。
可能
JHD PCBはアセンブリ機能および資格の最新情報を質が私達が作り出すあらゆるプロダクトに造られることを保証します提供しま。
経験
あなたの造りに関してはあなたが依存できるパートナーがほしいと思います。私達の経営陣は8年間の結合された企業の知識に持っています。私達の工学チームは経験5年のに持っています。
あなたの興味の保護
あなたの知的財産を保護することは仕事1です!訓練された専門家の私達のスタッフは厳密な機密性の契約の下にそれらが専有物ようにすべてに働くこと、あなたの重要なドキュメンテーションを扱います。
柔軟性
JHD PCBは私達の顧客の必要性のまわりで注文のテーラー プログラムに私達の能力の私達自身を自漫します。JHD PCBはあなたの独特なビジネス必要性を聞き、次にそれらを越えるために着手するのに時間をかけます。
FAQ
Q:どんなファイルをPCBの製作で使用しますか。
A:Gerberかワシ、BOMのリスト、PNPおよび部品の位置
Q:それは可能サンプルを提供するでしようですか。
A:はい、私達はあなたが大量生産の前にテストするために見本抽出する習慣できます
Q:私はいつ送られたGerber、BOMおよび試験手順の後で引用語句を得ますか。
A: PCBの引用語句のための6時間およびPCBの引用語句のためのおよそ24時間以内に。
Q:私はいかに私のPCBの生産のプロセスを知ってもいいですか。
A:購入するPCBの生産および部品のための5-7daysおよびPCBのアセンブリおよびテストのための7日
Q:私はいかに私のPCBの質を確かめてもいいですか。
A:私達はPCBプロダクトの各部分が出荷をよりかなり前に働かせることを保障します。私達はあなたの試験手順に従ってすべてをテストします。また欠陥項目が船積みの間にあれば、私達はまたあなたのために修理して自由でもいいです。
購入先端
a. 私達のPCBを購入したいと思えば形式的なGerberファイルか*.pcbのファイルまたはそのようなこと提供するべきです。
b. たくさん購入したいと思ったらMr.Hankを頼んで下さい。
c. PCBAを購入したいと思えばGerberファイル、*.pcbファイル、BOMのリスト等を提供するべきです。
d. あなたのためのexsited PCB板を再生したいと思えば私達の見積もりの引用語句に満足すれば最初に非常に明確な映像、従って私達に本物を送るために私達を提供することはあなたのためのそれをクローンとして作ることができます。
e. 上記に該当なし:助けることができたらSkype、QQまたは電子メールによって私達に直接連絡して下さい。私達はあなたが尋ねる質問に答えて非常に嬉しいです、あなたの満足です私達の最終仕向地。
JHD PCBは近い将来あなたの信頼できるパートナーであることを望みます!
