ハイライト: | 12V AC/DC の電源 |
---|

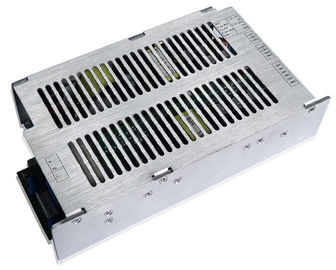

AC-DC の電源 500W は 30V/12A、5.8V/9A、24V/2.5A、12V/2.5A SC500-220Q30 を出力しました
主要特点
入力範囲: 165~270Vac
四倍の出力: 30V/12A、5.8V/9A、24V/2.5A、12V/2.5A
高性能: 87%
ライン規則: ≤±2%
負荷規則: ≤±2%
短絡の保護
現在の保護上の出力
電圧保護上の出力
電圧保護上の入力
電圧閉鎖の下の入力
温度の保護に
迎合的な RoHS
自然冷却して下さい
プロダクト概観
この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
入力特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
評価される入力電圧 |
|
220 |
|
Vac |
|
AC 入力電圧範囲 |
165 |
|
270 |
Vac |
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
最高。 入力電流 |
|
|
3.5 |
A |
満載最少入力電圧 |
入力侵入の流れ |
|
|
40 |
A |
最高。 入力電圧、25℃、最初開始 |
効率 |
85 |
87 |
|
% |
評価される入力電圧、定格負荷 |
出力特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電圧範囲 |
30V |
24 |
30 |
31 |
Vdc |
|
5.8V |
5.6 |
5.8 |
6 |
Vdc |
|
|
24V |
23 |
24 |
25 |
Vdc |
オン/オフを可能にして下さい |
|
12V |
11 |
12 |
13 |
Vdc |
オン/オフを可能にして下さい |
|
出力電流の範囲 |
30V |
0 |
9 |
12 |
A |
|
5.8V |
0 |
6 |
9 |
A |
|
|
24V |
0 |
2 |
2.5 |
A |
|
|
12V |
0 |
2 |
2.5 |
|
|
|
ライン規則 |
|
|
±2 |
% |
|
|
負荷規則 |
|
|
±2 |
% |
|
|
温度規則 |
|
±0.02 |
|
%/°C |
実用温度範囲に |
|
さざ波及び騒音 |
30V |
|
|
400 |
mV |
満載評価される入力 20 の MHz の帯域幅 |
5.8V |
|
|
116 |
mV |
||
24V |
|
|
280 |
mV |
||
12V |
|
|
240 |
mV |
||
上昇時間回転 |
|
|
500 |
氏 |
満載、10%~90% Vout |
|
遅れ時間回転 |
|
|
4 |
s |
満載 220Vac |
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
保護特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
||
電圧の下の入力は締まります |
電圧境界回転 |
155 |
|
165 |
Vac |
|
|
回転電圧境界 |
135 |
|
145 |
Vac |
|
||
電圧保護上の入力 |
電圧を保護して下さい |
285 |
|
305 |
Vac |
|
|
回復電圧 |
275 |
|
295 |
Vac |
|
||
電圧保護上の出力 |
30V |
32 |
|
35 |
Vdc |
しゃっくり |
|
5.8V |
|
|
7.5 |
Vdc |
しゃっくり |
||
短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
||
過熱保護 |
|
|
|
|
自動回復 |
||
入力電圧探知器 |
0.5-3.1Vdc 線形変更への 150-290Vac 改宗者 |
ロード状態: 30V/9.5A、5.8V/6A、12V/2A、24V/2A |
|||||
入力電流の探知器 |
0.5-3.1Vdc 線形変更への 0-3A 改宗者 |
||||||
一般特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
MTBF |
100 |
|
|
KHrs |
満載評価される入力 25℃ |
重量 |
|
|
1500 |
g |
|
環境の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
実用温度 |
-40 |
|
+75 |
℃ |
|
保管温度 |
-40 |
|
+85 |
℃ |
|
相対湿度 |
10 |
|
90 |
% |
|
貯蔵の湿気 |
10 |
|
95 |
% |
|
高度 |
|
|
4000 |
m |
|
大気圧 |
70 |
|
106 |
KPa |
|
安全特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
出力への入力 |
1500 |
|
|
Vac |
5mA/1min、アーク無しおよび故障 |
地面への入力 |
1500 |
|
|
Vac |
||
地面への出力 |
500 |
|
|
Vdc |
5mA/1min、アーク無しおよび故障 |
|
分離の抵抗 |
出力への入力 |
10 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
漏出流れ |
地面への入力 |
|
|
3.5 |
mA |
264Vac、通常状態 |
EMC の特徴
項目 |
標準 |
条件 |
ノート |
セリウム |
EN301489-1-8.4 |
クラス B |
システム試験に合格して下さい |
再 |
EN301489-1-8.4 |
クラス B |
システム試験に合格して下さい |
調和的 |
EN301489-1-8.5 |
|
|
電圧変動および明滅 |
EN301489-1-8.6 |
|
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
すくい |
EN61000-4-11 EN55024 |
0%Ut、10ms への電圧すくい |
規準 B の段階 0、90、180 および 270 のテスト |
40%Ut、20ms への電圧すくい |
|||
70%Ut、50ms への電圧すくい |
注:
規準 A: テストの最中および後の正常な性能。
規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。
規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。
規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品(ヒューズ)は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。
環境の資格
変数 |
ノート |
振動 |
周波数範囲: 5-20Hz、+3dB/otc; 20-80Hz、0.04g2/Hz; 80-500Hz、-3dB/ot c; X.Y.Z の斧、30min/axis |
機械衝撃 |
半正弦の波、300m/s2,11ms の ±X、±Y、±Z、6tims/direction |
温度の循環 |
-40°C への 55°C の傾斜路 1°C/min.、6 つの周期 |
電源温度循環 |
Vin = 最高への分、満載、100 つの周期 |
機械輪郭
Length×width×heigth: 210×115.5×52 (mm)、8.27×4.55×2.05 ()、
コネクターの designAations
CN9 モデル: H101-5/3.96
Pin# |
名前 |
1 |
L |
2 |
NC |
3 |
PE |
4 |
NC |
5 |
N |
J2 モデル: H101-5/3.96
Pin# |
名前 |
1 |
+30V |
2 |
+30V |
3 |
+30V |
4 |
GND |
5 |
GND |
6 |
GND |
CON1 モデル: H101-4/3.96
Pin# |
名前 |
1 |
+5.8V |
2 |
+5.8V |
3 |
GND |
4 |
GND |
J3 モデル: H101-3/3.96
Pin# |
名前 |
1 |
+12V |
2 |
GND |
3 |
+24V |
J1
Pin# |
名前 |
ノート |
1 |
GND |
GND |
2 |
P_30V_CON |
30V トリム |
3 |
P_AC_CON |
入力電圧は検出します |
4 |
ID0 |
GND に接続して下さい |
5 |
Cur_Mon |
入力電流は検出します |
6 |
P_12V_CON |
12V は可能になります |
7 |
P_24V_CON |
24V は可能になります |
8 |
ID1 |
GND に接続して下さい |
9 |
GND |
GND |
10 |
GND |
GND |
