ハイライト: | アルミニウム覆われた PCB |
---|

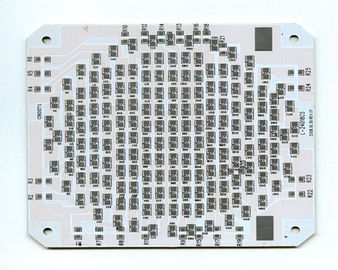

倍は PCB、アルミニウム中心 PCB LED の照明のためのアルミニウム味方しました
速い細部
PCB のタイプ: | アルミニウム PCB |
層: | 単一の側面 |
分。線幅/スペース: | 3mil/3mil |
Min.直径によって: | 0.3mm |
終わりの厚さ: | 2.0mm |
表面の終わり: | HASL |
サイズ: | 120*120MM |
材料: | アルミニウム基盤 |
色: | 白い |
適用: | LED |
記述
10 年以上アルミニウム プリント基板を(またメタル・ベース PCBs と呼ばれる)専門にするシンセン Hengda。 パワー供給工業の使用のために最初に想像されてがこれらの基質は今高い明るさ LED プロダクトで最も広く利用されています。 これらのプロダクトの多くの名前があります; アルミニウム覆われた、アルミニウム基盤、金属の中心(MCPCB)は、金属の基質(IMS か IMPCB)、熱的に伝導性の PCBs、等を…絶縁しましたが、すべて同じ事を意味します。 熱的に伝導性しかし電気で絶縁の誘電体の薄層はメタル・ベースおよび銅ホイルの間で薄板になります。 銅ホイルは望ましい回路パターンにエッチングされ、メタル・ベースはこの回路から薄い誘電体を通して熱を引きます。
これらの LED のプロダクトおよび塗布の金属の中心 PCB を使用して出る熱を非常に減らすのを助けて下さい。
MCPCB の統合にとって理想的の他の適用は太陽電池パネルおよび動作制御の適用です。 私達はまた私達の HDI PCB の技術と金属の中心を結合してもいいです。
金属の中心 PCB の材料および厚さ
熱 PCB の金属の中心はアルミニウム(アルミニウム中心 PCB)、銅(銅の中心 PCB か重い銅 PCB)または特別な合金の混合物のどちらである場合もあります。 共通はアルミニウム中心 PCB です。
PCB の支承板の金属の中心の厚さは普通 30 ミル- 125 ミル、より厚くおよびより薄い版銅ホイルの厚さが 1 つ場合もある possible.MCPCB はありますが- 10 の oz のです。
MCPCB の利点
MCPCBs はより低い熱抵抗のための高い熱伝導性の誘電性ポリマー層を統合する機能のために使用してが有利である場合もあります。
金属の中心の PCBs の移動熱 FR4 PCBs の速の 8 から 9 倍。 MCPCB の積層物は高められた性能および生命に起因する部品のクーラーを発生させ熱を続ける熱を散らします。
アルミニウムが付いているプロダクトは PCB を基づかせていました
多量の熱を発生させる適用は頻繁にちょうど従来のファンを使用して十分に冷却することができません。 金属の中心 PCBs によって伝導性の冷却は理想的な生産の選択です。
MCPCBs は LED の技術に最も広くそれらが特定の照明を作り出すために必要な LEDs の数を減らすので、あります。 発光ダイオードは適用の多くの熱をのような解放します
技術的な機能
層の数 | 1、2、4 か 6 の 36 までの層 |
順序の量 | 1 から 500,000 |
板形 | 、長方形のスロット、排気切替器、不規則な複合体円形 |
板タイプ | 、適用範囲が広い堅い、堅適用範囲が広い |
板材料 | FR4 ガラス エポキシ、FR4 高い Tg、迎合的な RoHS; アルミニウム、ロジャース、等。 |
板切断 | せん断、タブ導かれる V スコア |
板厚さ | 屈曲、0.2 | 6.0 mm、0.01 | 0.25 の″ |
銅の重量 | 1.0、1.5、2.0 Oz |
はんだのマスク | 両面の緑 LPI はまた、赤い、白い、黄色い、黒青い支えます |
シルク スクリーン | 白く、黄色、黒いで両面か単一味方されて、または陰性 |
シルク スクリーンの最低の線幅 | 0.006 ″か 0.15mm |
最高板次元 | 45 x 45 ″か 114 x 114 cm |
最低の跡/ギャップ | 0.004"、0.1mm、または 4 ミル |
最低のドリル孔の直径 | 0.006"、0.15mm、または 6 ミル |
表面の終わり | HASL、ニッケル、Imm の金、Imm の錫、Imm の銀、OSP 等。 |
板厚さの許容 | ±10% |
銅の重量の許容 | ±0.25 oz |
最低のスロット幅 | 0.12"、3.0 mm、または 120 ミル |
V スコアの深さ | 20-25% 板厚さの |
穴を通ってめっきされる | はい |
流しの穴 | はい |
設計ファイル形式 | Gerber RS-274X、274D、ワシおよび AutoCAD の DXF、DWG |
PCB の生産のフロー チャート
試験手順
私達は PCB 板を出荷する前に多数の品質保証のプロシージャを行います。 これらは下記のものを含んでいます:
速い回転調達期間
HDI PCB の生産のために時の向きを変えても、私達は provid 7 to10 日いいです。 多層 PCBs のために、fastestturnaround の時間は層および量の数によって決まります。
保証を整備して下さい
私達はおよび友好的出来る限り各顧客に専門的に、正直に役立つことを確かめます。 私達は喜んであなたのプロジェクトが満足な 100% でなければあなたのプロジェクトを改めます。
速い引用を今得て下さい
資材表の発送によって、組立図を含む gerber ファイルはおよび私達は時間の内のあなたに戻る引用語句があります。 シンセンの hengda によって決して隠された費用がないし、私達の価格は非常に競争および適度です。
