| ハイライト: | 三相オンラインUPSの,3 段階はシステムを持ち上げます |
||
|---|---|---|---|

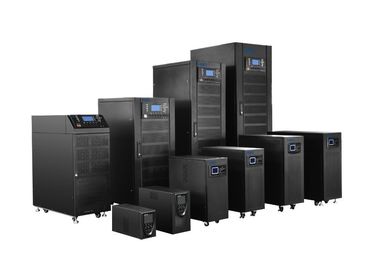

POWERWELL シリーズ オンライン HF UPS 3/3phase 10-80kva、380/400/415Vac
（10-40kva、200/208/220Vac 3-3phase の transformerless 利用できる）
Powerwell シリーズ 3 段階 10-80kva は電気を導く世界を採用し、性能および極度の高い信頼性（完了されたデジタル制御を用いる MTBT>200,000h） .3nos 高速 DSPs を高める電子技術が十分に良質をの電源保障する上限の無停電電源装置です。 親族 1.0 入力パワーの要因および 2% 以下 THDi 鉛へですこの UPS の緑および省エネ。 それはまた humanization の設計を提供します: サービス能力、ユーザー フレンドリーのタッチ画面の完全な前部アクセス。
完全な適用:
インターネット Servor、中間のデータ センタ、中型ネットワーク システム/コンピューティング センター、銀行および保証、ビジネス サーバー グループ、中型オフィス・オートメーション、精密装置、等。
特徴: デジタル制御の技術を完了して下さい
2 DSPs の十分にデジタル制御は、すべてのサブシステム IGBT の整流器を含んでデジタル制御、インバーター、充電器、放電叉です。
優秀な電気特性
本当のオンライン二重転換の struction は強い出力積載量のさまざまな負荷のための安全な、有効電力の保護を、提供します
高い入力パワーの要因、緑および省エネ
0.99 までの全 UPS の PFC そして入れられた PF が付いている入力
支えられる二重 AC 入力源
正当な AC およびバイパス別の入力 AC 源
強い環境の適応性
広い入力電圧および周波数範囲、いろいろな種類の電力網に適応
そして地理的な環境
広範囲の保護手段
UPS システムの信頼性を保障するために保護、短絡の保護および他の保護を波立たせて下さい
IGBT および SCR は高度 EUPEC 力モジュールを採用します;
先端技術（技術、IGBT の柔らかい過電流操業停止、VCE の保護を運転する IGBT）の採用は大いにインバーターの信頼性そして安全を改善します。
同じようなモジュール設計
各段階のメイン ボードは容易な集まっていることおよび維持のための棚のように設計されています
容易な使用のための作り付け電池のパックの差込式設計
理性的な電池管理（ABM）
理性的な電池管理を、延長電池の寿命非常に採用します
低レベルへの電池の電圧減少、充電器が働くために再始動する時理性的な間隔の 3 段階充満プロセス（一定した現在、一定した電圧、浮遊物充満および充電器止まります、）
自動温度修正、（°C）ごとの -0.11%、30% によって非常に電池の寿命を拡張し、維持の仕事を最小にするため;
オンライン検出電池の状態
最高のバッテリーの充電の流れは電池の特徴に従ってエンド ユーザーによって大きい充満流れによって与えられる損害を避けるために置くことができます;
LCD スクリーンに表示されるバックアップ時間
時機を得た電池問題を検出する周期的な自己診断電池
電池の反対の関係を使って、電圧/現在の保護上の、電池を保護するため
コールド スタートおよび AC 開始機能
直接 UPS を電池を通して始めるか、または本管だけを通して UPS を始めて下さい。
優秀なネットワークの監視の機能
コンピュータ、任意 SNMP カードによって接続する COM ポート（RS232、RS485 の乾接点等）
容易維持の設計（MMTM<> 0.5h）
a) 制限を減らす完全な前部維持の設計を採用します
設置スペースおよびコンピューティング センターのスペースを節約すること
b）モジュール設計のクラス、便利でおよび容易な場所の維持
c) マニュアルによってバイパスを維持して下さい
d） UPS ランニングを破壊しないで電池の取り替え
e) 調査と分類される史的記録は、to1,000 項目の上のでき事作用します
高度の平行技術:
周期の現在の制御のためのデジタル制御の技術、非常に高い信頼できるを使ってそして 6units までの並列システムを使って。 そして共通電池を共有します;
多言語表示（7 つの言語）が付いている大きい LCD が付いている友好的なインターフェイス
大きい LCD 表示および LED の状況表示; UPS の豊富な情報表示装置
、英語、ポルトガル語スペイン語、ロシア語
技術仕様:
|
モデル |
PW3310 |
PW3315 |
PW3320 |
PW3330 |
PW3340 |
PW3360 |
PW3380 |
|
評価力 |
10Kva/9Kw |
15Kva/13.5Kw |
20Kva/18Kw |
30Kva/27Kw |
40Kva/36Kw |
60Kva/54Kw |
80Kva/72Kw |
|
AC 入力 |
|||||||
|
評価される電圧 |
190/208/220Vac か 380/400/415Vac （ライン ライン） |
||||||
|
入力関係 |
三相 4 本のワイヤー |
||||||
|
力率 |
0.99 の上 |
||||||
|
THDi |
3% を差し引いて |
||||||
|
電圧範囲 |
-40%~+25% |
||||||
|
頻度 |
40-70Hz |
||||||
|
バイパス |
+/- 15% （settable） |
||||||
|
出力 |
|||||||
|
力率 |
0.9 （遅れ） |
||||||
|
電圧精密 |
190/208/220Vac か 380/400/415Vac±0.5% |
||||||
|
動的 電圧トランジェント |
を差し引いて 5% （0~100% の負荷ステップ） |
||||||
|
THDU |
0.6% （線形負荷）、3% （非線形負荷）を差し引いた THD |
||||||
|
波高因子 |
3:1 |
||||||
|
頻度 範囲の追跡 |
50/60Hz±3Hz |
||||||
|
出力 頻度精密 |
±0.05% （電池モード）、±3hz （ライン・モード） |
||||||
|
段階の変位 |
120±0.5° （バランスまたは不均衡の負荷） |
||||||
|
電圧不均衡 |
+/-3% （100% の不均衡の負荷） |
||||||
|
頻度 率の追跡 |
より少ない 1Hz/s |
||||||
|
積み過ぎの機能 |
105% の長い時間操作 125% |
||||||
|
150% の上、200ms の後のバイパスへの移動 |
|||||||
|
バイパス積み過ぎ |
Below125% の長い時間操作
125% |
||||||
|
システム |
|||||||
|
システム効率 |
94% の上（常態および電池モード） |
||||||
|
98% （ECO モード） |
|||||||
|
表示 |
タッチ画面 LCD+LED |
||||||
|
EMC |
IEC62040-2 |
||||||
|
IEC61000-4-2 （ESD） |
|||||||
|
IEC61000-4-3 （RS） |
|||||||
|
IEC6100-4-4 （EFT） |
|||||||
|
IEC6100-4-5 （サージ） |
|||||||
|
騒音（1m） |
50- 60dB |
||||||
|
絶縁の抵抗 |
の上 2M （500VDC） |
||||||
|
絶縁の強度 |
（PE への入力、出力） 2820Vdc の 3.5mA の 1min のフラッシュオーバ無しより現在の低い漏出 |
||||||
|
サージの保護 |
IEC60664-1class の条件を満たして下さい、1.2/50us+8/20us のサージに 6KV/3KA より高く耐えて下さい |
||||||
|
IP のクラス |
IP20 |
||||||
|
電池構成 |
|||||||
|
取付け（dc） |
+192/216/240Vdc、- 192/216/240Vdc |
||||||
|
電池のタイプ |
自由な維持の鉛の酸（ゲル電池か NI CD） |
||||||
|
長期間 |
接続された外面である電池 |
||||||
|
作り付け電池 |
36pcs *7ah |
36pcs *7ah |
36pcs *9ah |
72PCS*7ah |
72pcs*9ah |
******* |
|
|
関係 |
前部の最下のケーブルテレビ回線への接続 |
||||||
|
充電器 |
20% の入力（調節可能な） |
||||||
|
物理的 |
|||||||
|
単位次元 （長期間） |
390*850*977MM （W*D*H） |
500×717×1150 MM （W*D*H） |
720×900×1450 MM （W*D*H） |
||||
|
単位次元 （作り付け BATT。） |
390*850*977MM （W*D*H） |
500×717×1150 （W*D*H） |
500×717×1550 （W*D*H） |
||||
|
重量（KG） （長期間） |
110/130 |
130/150 |
152/172 |
160/190 |
160/190 |
240/280 |
260/300 |
|
重量（KG） （作り付け BATT。） |
182/202 |
202/222 |
216/236 |
331/361 |
367/397 |
240/280 |
260/300 |
|
10kva および 15kva: 作り付け 36pcs 7ah 20kva: 作り付け 36pcs 9ah |
（72pcs 7ah） |
（72pcs 9ah） |
|||||
注: 110/120/127Vac （L-N）のため、60Hz 3phase、利用できる 10-40kva;
