太陽電池パネルの調整装置充満コントローラー

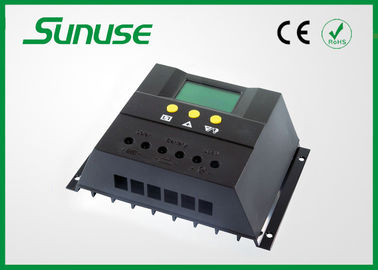

LCD 表示 12V/24V/48V が付いている 50a PWM の太陽電池パネル充満コントローラーの調整装置

速い細部:

50a PWM の太陽電池パネル充満コントローラー

1 の 3 働くモード

2 の PWM の充満モード

3 の複数の保護 fuction

4 の LCD 表示（進歩の表示および欠陥の徴候を満たし、排出する）

5 の温度修正

6 の調節可能な技術的なデータ

指定:

モデル	PWM5024Z
評価される流れ	40A、50A
評価される電圧	12V/24V
太陽電池パネルの最高の電圧	≤50V
浮遊物の電圧	13.7V/27.4V
低電圧の切断	10.7V/21.4V
低電圧の再接続	12.6V/25.2V
負荷損失無し	<30ma>
ループ電圧低下	≤200mV
充満モード	PWM モード
温度修正	-4mV/Cell/℃
設置ケーブル区域	>3# AWG （2）<25mm>
実用温度	-20℃~50℃
保管温度	-30℃~70℃
湿気の条件	≤90% の凝縮無し
サイズ	130mm×188mm×62mm
取り付け穴の間隔	98 mm×178 mm --Φ5
重量	590g
ノート	モデル接尾辞「Z」はリモート・モニタリングと自動を識別しますシステム電圧レベルを、「T」表しますコントローラーを表します。

太陽充満コントローラーは電池を利用する事実上すべての太陽エネルギー システムの必要な部品を形作ります。 充満コントローラーが太陽電池パネルから電池へ現在に流れることを調整するのに使用されています。 これらの太陽コントローラーは過充電によって与えられる損害から電池を防ぎ、厳しい排出の場合には負荷の閉鎖によって電池を切ります。 容易な Photovoltech の太陽充満コントローラーは特に電池の性能を改善し、生命を高めるように設計されています。

特徴:

1. LCD の図記号のイメージ

2.簡単なボタン操作

3.自動同定システムの電圧レベル

4.理性的な PWM 充満モード

5.自動温度修正

6.調節可能な充満排出の制御パラメータ

7. 負荷時間の Settable のオペレーティング・モード

8.充満および排出のアンペアの集められた機能

9.リモート・モニタリングおよび制御機能（習慣）

10.電池の逆排出の保護

11.電池の逆排出の保護

12。 電池の逆の関係の保護

13。 積み過ぎ、短絡の保護

変数を見、置くことができます:

1.Battery 電圧

2.The 負荷オン/オフ制御

3.Environment 温度

4.Solar パネル充満流れ

5.Load 放出流

太陽電池パネルによるそしてゼロに戻る 6.Accumulated 力充満（ああ）

負荷によってそしてゼロに戻って力を（ああ）排出する 7.Accumulated

8.Low 電圧切断の保護

9.Low 電圧再接続

10.High Voltage 切断

3 つの負荷働くモード:

負荷の欠陥の状態の場合には 24H 正常なモードは、力に常にありません。

暗闇の後の時間制御方式のモード、負荷力、および近いの 1H~23H ライト制御タイマーの設定に従う負荷。

0H ライト制御モード、暗闇の後の負荷は引き分けの後で、負荷を消します。
